| 产品特性快速测量 | 是否进口否 |
| 产地广东 | 品牌特准仪器 |
| 型号TZ-200G | 尺寸420*500*760 |
| 类型全尺寸快速测量 | 适用范围五金 线路板 |
| 重量30KG | 加工定制是 |
| 规格200系列 | 服务电话18688874875 |
展开

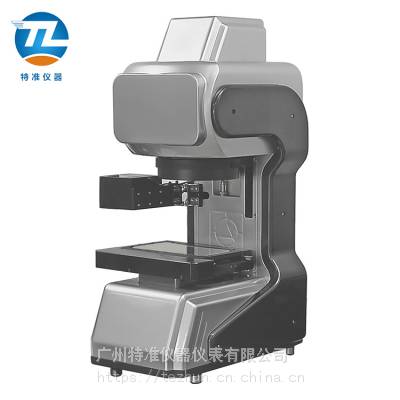

一键式快速测量仪-工业4.0智能检测设备-闪测仪-影像测量仪
一键式闪测仪-只需按一键-即可完成所有产品尺寸测量
一键式影像测量仪是一种***的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标，也不经过大焦距的镜头经过放大产品影像来保障测量精度。一键式影像测量仪通过一个大视角大景深的远心镜头，将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理，再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，同时完成对尺寸公差的评价。一键式影像测量仪机身结构简单，不需要位移传感器光栅尺，仅需大视角大景深的远心倍率缩小镜头、高像素的CCD相机和计算能力强大的后台软件
仪器行程及测量范围 | 广角模式XY：96x80mm ***模式XY:40x25mm （拼接）XY：200x80mm Z：60mm（自动对焦） |
仪器精度 | 广角模式：±0.005mm ***模式:±0.002mm 拼接精度：7+L/50um |
上光源 | LED环形无影灯光源 |
下光源 | 远心平行光源 |
辅助光源 | 同轴光源（选配） 低角度光源（选配） |
镜头 | 双侧远心双倍率镜头（高清2K款） |
相机 | 广角相机：海康威视工业级 500万像素cmos相机 ***相机：海康威视工业级 2000万像素cmos相机 |
硬件结构 | 高密度航空铝材 |
马达传动 | 伺服电机（速度快，稳定，无噪音）搭配滚珠丝杆（稳定，***，精度高） |
外形尺寸 | 420x500x760mm |
仪器重量 | 30Kg |
软件特性 | 基于win10操作系统开发，相比win7以前的系统，软件更稳定，响应更迅速，算法更***。 简洁友好的操作方式，所有功能快捷键全部都收纳在软件界面两侧，不需要用到的时候自动收起，让使用者眼目一新。 人性化的功能设计，编程界面和测量界面分开，防止测量时对程序进行错误修改，提升工作效率，减轻操作者压力。 时尚优雅的深色操作界面，突显每一个指令键，增加操作准确率的同时亲切的保护着操作者的眼睛。 亚像素细分技术 将精度提到到0.01像素，相当于提高了100倍的图像系统分辨率。 面补偿校证技术 控制镜头畸变使产品成像更真实，减少因镜头畸变引起的测量误差。 双侧远心镜头 修正光源造成的假像，使物体成像不随高低不同而扭曲，消除额外的测量误差。 |
软件基本功能 | 点，线，圆，弧，角度，点，***长距***距，电脑卡尺，平行线，曲线，标注，公差设置，SPC报表，图片输出，CAD导出 |
软件增强功能 | 自动对焦功能（推荐） 轮廓扫描功能（推荐） 一键抓取产品外形轮廓生成CAD工程图功能（***） 微短台阶抓取功能（***） 导入客户选择的报表格式功能（推荐） ***行业特定测量功能：如螺纹中径组合测量命令；中间距组合测量命令；中心圆组合测量命令；多台阶组合测量命令；齿轮牙距组合测量命令等。（***） 程序互通功能：同型号仪器程序可相互调用（推荐） |
***多测量数据 | ***制 |
***多编程数 | ***制 |
升级指数 | 软件硬件均为自主研发生产，可根据市场及客户需求调整升级 |
ERP数据对接 | 预留有外接R232，USB，IP网络端口，方便对接客户的ERP系统或SQL数据库系统。 |
